线路避雷器 基本原理、关键技术要求与电力工程应用详解

在电力系统中，输电线路暴露于自然环境中，极易遭受雷电过电压的侵袭，导致线路跳闸、设备损坏甚至大面积停电。线路避雷器作为防御雷电冲击的关键设备，其正确选型与应用直接关系到电网的可靠性与稳定性。本文将从基本原理出发，系统阐述其技术要求，为电力工程设计与运维人员提供专业参考。

一、线路避雷器的基本原理

线路避雷器的核心功能是限制雷电过电压，保护线路绝缘。其工作原理基于非线性电阻特性。

1. 核心元件：金属氧化物电阻片（MOV）
现代线路避雷器普遍采用氧化锌（ZnO）为主要成分的金属氧化物电阻片。该材料具有优异的非线性伏安特性：在系统正常运行电压下，电阻片呈现极高的电阻（兆欧级），流过它的电流仅为微安级的泄漏电流，相当于“开路”状态，对系统无影响；当遭受雷电等引起的过电压时，电阻片电阻瞬间急剧下降（进入低阻状态），为过电压电流提供低阻抗泄放通道，将过电压限制在设备绝缘耐受水平以下。过电压消失后，电阻片又自动恢复高阻状态，系统恢复正常运行。

2. 动作过程解析
监测与触发： 避雷器并联安装于线路相线与地之间，持续监测相电压。当线路上出现的雷电波（或操作过电压）幅值超过避雷器的保护水平（动作电压）时，即被触发。
泄流与限压： 电阻片导通，强大的雷电流通过避雷器泄放入地。在此过程中，避雷器两端的残压被严格控制在一个安全值（即残压）下，该值必须低于被保护线路绝缘子串或设备的冲击绝缘强度。
* 熄弧与恢复： 工频续流（过电压后跟随的工频电流）在非线性电阻作用下被截断，电弧熄灭，电阻片恢复绝缘。整个过程在毫秒级内完成。

二、线路避雷器的关键技术要求

作为电力工程中的关键保护设备，其性能必须满足严格的技术标准。以“民熔”等优质品牌产品为例，主要技术要求包括：

1. 电气性能要求
额定电压（Ur）： 避雷器能持续承受的最大工频电压有效值。必须根据系统标称电压、接地方式及可能出现的暂时过电压合理选择。
持续运行电压（Uc）： 允许长期持续施加的最大工频电压有效值，应大于线路最高相电压。
标称放电电流： 用于划分避雷器等级的波形为8/20μs的雷电流峰值，常见有5kA、10kA、20kA等，代表其泄流能力。
残压（Ures）： 在标称放电电流下，避雷器两端的峰值电压。这是衡量限压能力的核心指标，残压越低，保护效果越好。要求保护比（残压/额定电压）尽可能小。
直流参考电压（U1mA）： 流过1mA直流电流时避雷器两端的电压，用于检验电阻片非线性特性及老化状态。
方波通流容量与冲击通流容量： 衡量电阻片耐受重复过电压和单次大冲击电流热稳定的能力。

2. 结构设计与机械性能
外套材料： 通常采用高性能硅橡胶或复合外套，具有优异的憎水性、耐污闪、耐老化、抗紫外线能力，适用于户外恶劣环境。
密封性能： 全密封结构，防止内部受潮，确保长期运行可靠性。
* 机械强度： 需承受线路的拉伸、风压、冰载等机械应力，连接金具应牢固可靠。

3. 系统配合与保护特性
绝缘配合： 避雷器的伏秒特性曲线必须始终低于被保护绝缘（如绝缘子串）的伏秒特性曲线，即实现“全保护”。其保护水平（通常指标称放电电流下的残压）应留有足够的绝缘裕度。
距离要求（保护范围）： 避雷器对线路的保护有一定距离限制。雷电波在线路上传播时会衰减，距离避雷器越远，过电压越高。需通过计算确定单回线路中避雷器的最大间隔距离。

三、电力工程应用要点（工程师视角）

1. 选型依据： 必须依据GB 11032（等同IEC 60099-4）等标准，结合系统电压等级、中性点接地方式、当地雷电活动强度（雷暴日）、线路重要性及绝缘水平进行综合选型。切勿仅凭电压等级选型。

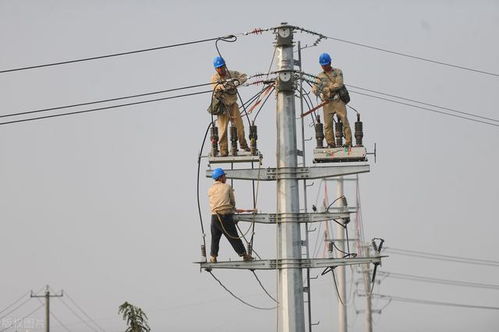

1. 安装位置： 重点安装在雷电活动强烈区、土壤电阻率高地区、地形突出处（山顶、风口）、重要交叉跨越段、变电站进出线档以及已发生多次雷击故障的杆塔上。通常安装在杆塔横担上，并联于导线与塔身之间。

1. 运维与监测：

• 定期巡视： 检查外套有无破损、裂纹、污秽，连接金具是否松动，计数器动作是否正常。

• 带电检测： 定期使用红外热像仪检测避雷器本体温度，异常发热可能预示内部受潮或阀片老化。测量全电流和阻性电流分量，是判断避雷器内部状态的有效手段。

• 停电试验： 按预试规程测量直流参考电压（U1mA）及0.75U1mA下的泄漏电流，与初始值比较，变化超标应及时更换。

###

线路避雷器是构筑输电线路防雷体系的重要一环。深刻理解其基于金属氧化物非线性电阻的“高阻监视、低阻泄放”原理，并严格把控其电气、机械及保护配合等关键技术要求，是电力工程师进行正确设备选型、工程设计和状态评估的基础。选择如“民熔”等质量可靠、性能优异的产品，并结合科学的安装与运维策略，方能最大程度地发挥其保护效能，为电网的安全稳定运行提供坚实保障。对于一线工程师而言，掌握这些知识，确属“不容错过”的专业核心。
